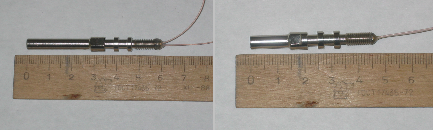

ГЕОЗОНД-20-ДТ-П


Предназначение – преобразование изменения температуры в изменение электрического сопротивления терморезистивного элемента преобразователя для автоматического контроля и измерения температуры «грязных» и чистых жидких сред, химически неактивных к сплавам нержавеющей стали типа 12Х18Н10Т, латуни и никелю.

Краткие технические характеристики:

Наименование Значение
1. Принцип действиятерморезистивный
2.Диапазон измерения температуры,( оС ) 0 – 100
0 – 150 (1)
0 – 250 (1)
3.Номинальное сопротивление терморезистивного элемента при нормальной температуре, Ом ± 3; 5 %300; 1000 (2)
4. Температурный коэффициент сопротивления не менее, 0С-1(4 ÷ 6)× 10-3
5. Инерционность по уровню 0,63 по водене более, с1,0
6. Общая длина , мм46*; 60*
7. Длина измерительной части, мм14* ; 28*
8. Диаметр измерительной части, мм6
9. Монтажная резьба, ммМ6
10. Размер места под уплотнительные кольца (2 шт.), (Ǿ×длину) ммmaxǾ8/minǾ5,2 × 3,8
11. Максимально допустимый измерительный ток, мА
на воздухе
в воде
3
5
12. Предельно допустимое эксплуатационное давление, МПа60
13. Нелинейность первичного преобразователя без лианеризующих элементов, не более % для диапазона температур, 0С:
0 – 75
0 – 100
0 – 120
0 – 150
0,3
0,8
1,5
5
14. Способ линеаризацииВключение параллельно резистора
15. Рекомендуемое уплотнительное кольцо по ГОСТ 9833-73006-009-19
ПРИМЕЧАНИЯ: (1) – по спец заказу, (2) могут предлагаться другие номинальные сопротивления с разбросом в группе поставки не более указанного, Обозначение при заказе - НТС- RК/Р, где НТС – материал термоэлемента, определяемый изготовителем, R – сопротивление в Омах, К – наличие корпуса, Р – предельное эксплуатационное избыточное давление в атмосферах https://mobilnyj-shinomontazh.pit-stop24.ru и шиномонтаж

Апробированная область применения: ГТИ при строительстве и эксплуатации нефтегазовых скважин, в скважинной аппаратуре
