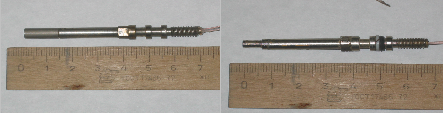

ГЕОЗОНД-20-ДП


Предназначение – использование в качестве первичного преобразователя для реализации измерителей изменения скорости потока жидкости организованных по принципу термоанемометров с косвенным нагревом для грязных и чистых сред химически неактивных к сплавам нержавеющей стали типа 12Х18Н10Т, латуни и никелю.

Краткие технические характеристики:

Наименование Значение
1. Принцип действиятермоанемометр с косвенным нагревом с распределенным нагревательным элементом и измерительным терморезистив
2.Диапазон контролируемых скоростей потока,( оС )В зависимости от физических характеристик среды
3.Номинальное сопротивление терморезистивного элемента при нормальной температуре, Ом ± 3; 5 %300; 1000 (1)
4. Температурный коэффициент сопротивления не менее, 0С-1(4 ÷ 6)× 10-3
5. Инерционность по уровню 0,63 по водене более, с1,0
6. Сопротивление распределенного нагревателя, Ом200
7. Максимальный рабочий ток нагревателя в жидкости при температуре 100)С , мА120(1)
8. Максимально допустимый измерительный ток термоэлемента в воде, мА2
9. Нелинейность первичного термоэлемента преобразователя без лианеризующих элементов, не более % для диапазона температур, 0С:
0 – 75
0 – 100
0 – 120
0 – 150
0,3
0,8
1,5
5
10. Общая длина , мм69
11. Длина измерительной части, мм28
12. Диаметр измерительной части, мм6
13. Монтажная резьба, ммМ6
14. Размер места под уплотнительные кольца (2 шт.), (Ǿ×длину) ммmaxǾ8/minǾ5,2 × 3,8
15. Предельно допустимое эксплуатационное давление, МПа60
16. Способ линеаризацииВключение параллельно резистора
17. Рекомендуемое уплотнительное кольцо по ГОСТ 9833-73006-009-19

ПРИМЕЧАНИЯ: (1) могут предлагаться другие номинальные сопротивления с разбросом в группе поставки не более указанного.

Апробированная область применения: в скважинной аппаратуре
РАЗРАБОТЧИК и Изготовитель: ООО НПП “Сенсор-Гео”,
Почтовый адрес: 124460, г.Москва, Зеленоград, кор.1121, кв. 227,
Телефон 8 (499) 710-87-18, 8 916 239 04 71, электронная почта mark.bruk@mail.ru с обязательным дублированием на почту bruk@zelnet.ru
